特注断裁機
プラスチック断裁機 / ギザ刃断裁機 / 広巾断裁機
プラスチック断裁システム
-
最適の刃物下降速度・刃先角度・断裁荷重で様々な素材を切ります！
ご要望に沿った断裁システムをご提案します。
■素材に合致した刃物速度、断裁荷重を実現！
-
紙
-
プラスチック
-
ゴム系
-
ウレタン
-
段ボール
-
金属系
-
不織布
-
布地
-
皮革
-
カーボン繊維
-
セラミック

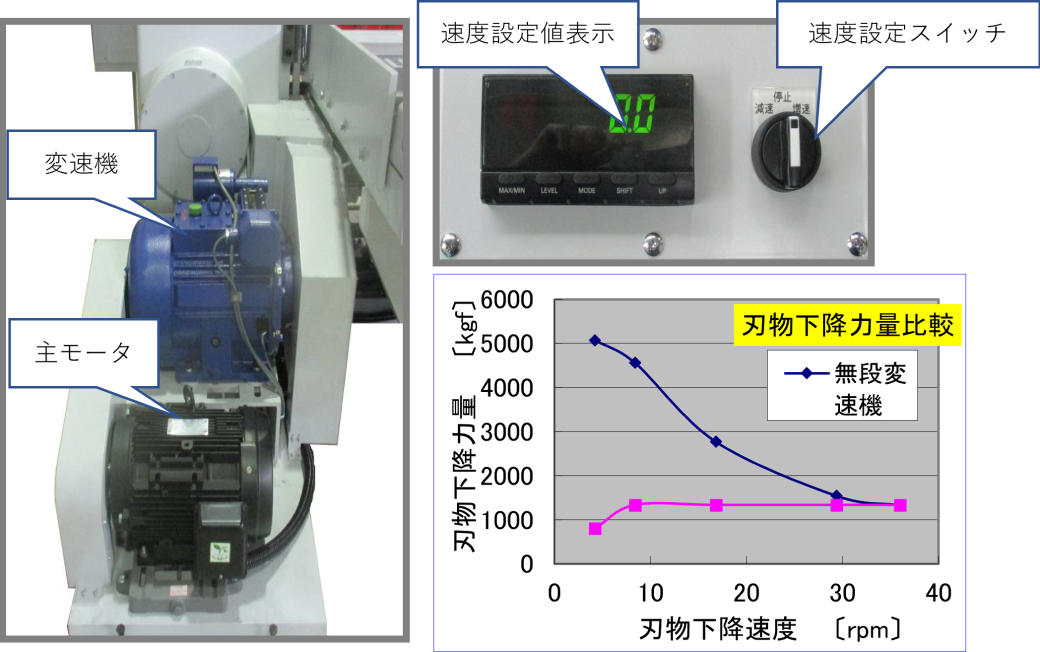

■機械式無段変速機
機械式の減速装置を搭載、変速比は「1：10」機械式だから、低速ほどトルクは増大！
低速で断裁することで固い素材の割れ、ヒビなどを防ぎます。
“刃物速度：低“ほど“断裁荷重：大”となりプラスチックなどの固く厚い素材を楽々断裁。
機械式の変速ができるのは勝田のみ！

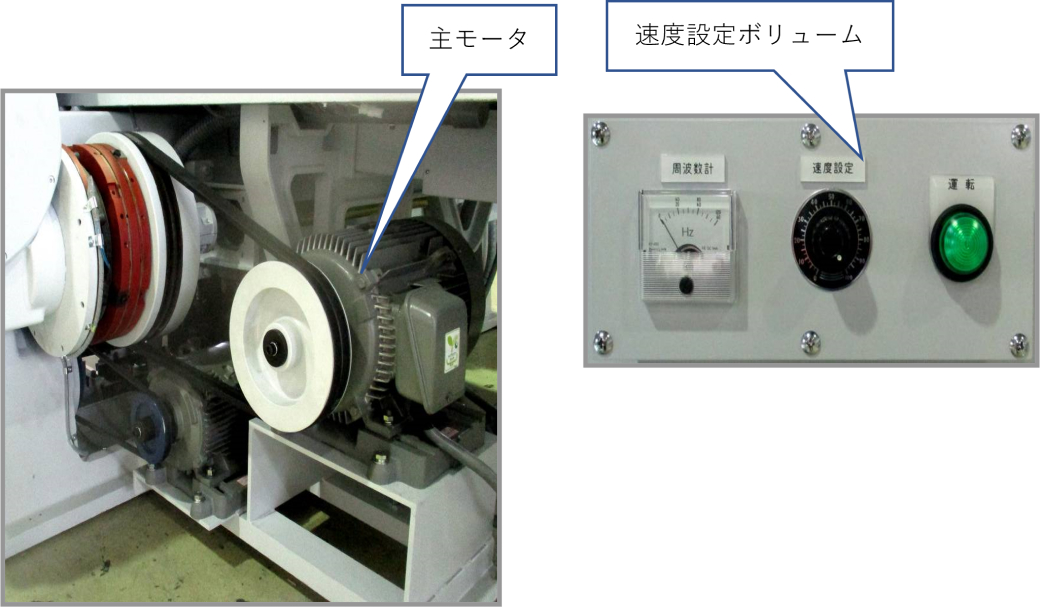

■インバータ式変速装置
インバータによるモーター回転数変速方式で低速でもトルク一定。
低速で断裁することで固い素材の割れ、ヒビなどを防ぎます。
機械式変速機と比較して低速領域での断裁力は小さくなります。
紙、木材、プラスチック系、ゴム系、金属系など様々な素材が断裁可能！
厚紙、段ボール、木材、ポリエチレン、ポリプロピレン、塩ビ板、ウレタン、ゴム板、不織布、フェルト、ガラス繊維、カーボン板、セラミック、布地、皮革、アルミ箔などなど
素材ご提供にて無料でサンプルカットします！新素材にも挑戦！お気軽にお問合せください。-
塩ビ板
-
PETフィルム
-
ゴムシート
-
人工芝
-
粘着シート
-
布地
-
布地
-
木板
-

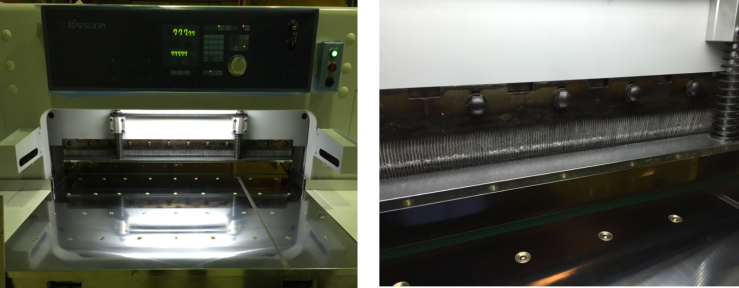

ギザ刃断裁機
-
布地をギザギザの刃物でカットする
専用断裁機です。見本帳のサンプル制作に欠かせない断裁機です。
ギザギザに断裁することで、糸のほつれを防止する効果があります。
当社は国内で唯一のギザ刃断裁機メーカーです。-
サンプル
-
-

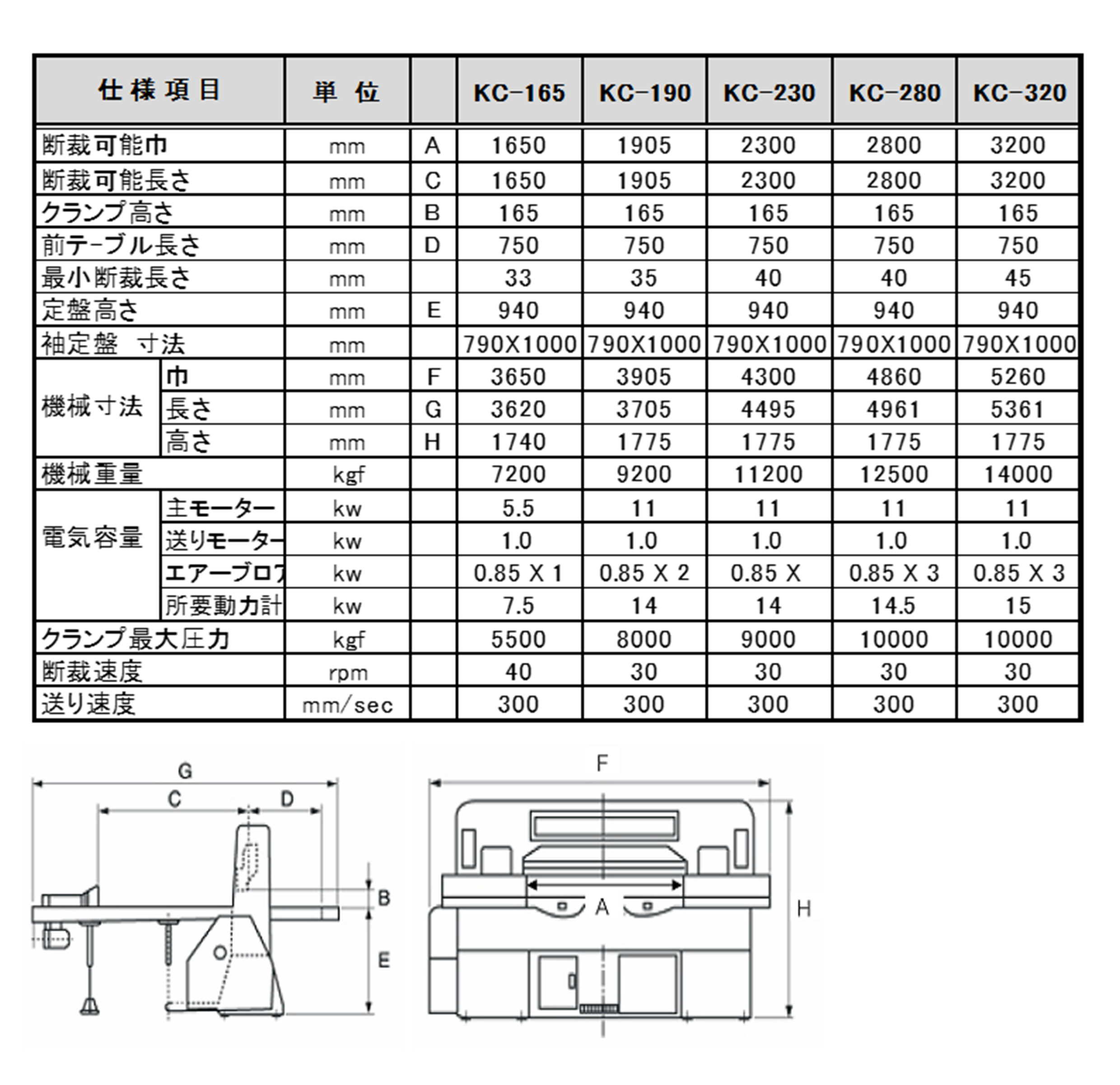

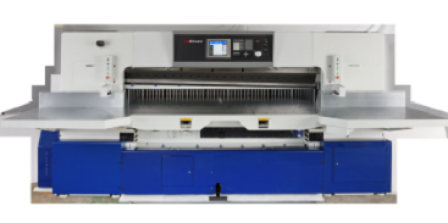

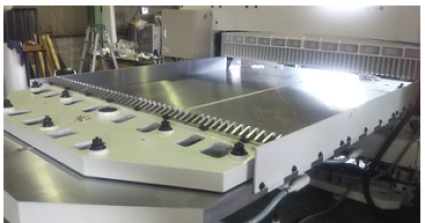

広巾断裁機（1650～2800mm）
-
断裁幅
■ワイドな幅、奥行き
巾広の断裁幅と奥行きにより、ワイドサイズも一気に処理します。
強み
■ダブルクランク方式
巾広の断裁幅と奥行きにより、左右２本のロッドとクランクが刃物を駆動する 両引式切断方式により、重断裁も一気に処理。そして最新のコンピュータが、複雑な断裁工程も正確に、スピーディにコントロールします。

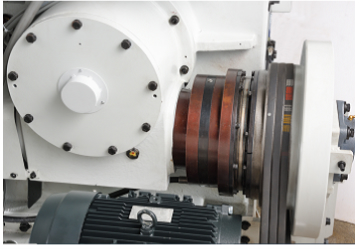

■刃物駆動は新世代設計

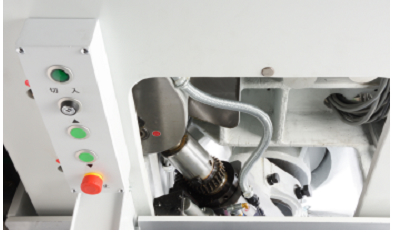

刃物駆動は国内唯一の油圧式クラッチブレーキを採用し、このクラス最高のハイパワーを実現しました。
簡単な操作方法

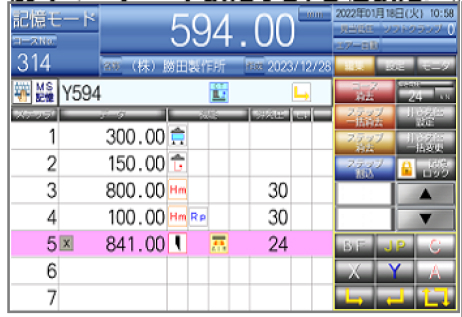

■12.1型ワイドモデル液晶タッチパネル

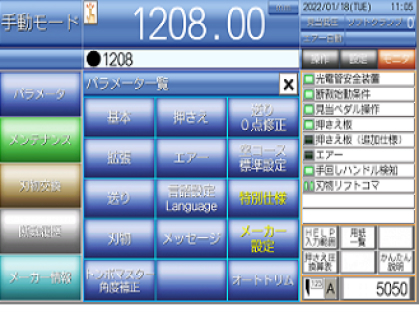

タッチパネル方式により、プログラム入力をはじめ、クランプ圧力やバックゲージ 速度等のパラメータ設定など、各種設定が簡単に行えます。
■高感度タッチキー
実績が証明するメカニカル式のタッチキーを採用することにより、ワンランク上の操作性を実現します。

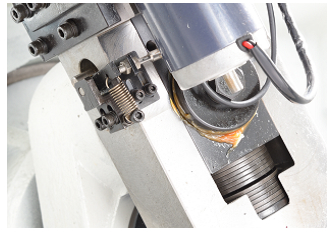

■電動式刃物高さ調整
モーターの回転で左右の刃物高さを調整する電動式を採用。工具不要で調整が行えます。
■手送りパルスハンドル
現物記憶の最初の位置決めや、自動モードで断裁中の印刷ずれの合わせなどの際、手送り作業が簡単に行えます。
■カンタッチ2
高性能マグネット内蔵の押さえ板だから、簡単ワンタッチで着脱できます。
安全性
■型式検定
標準搭載された両手式断裁スイッチは、厚生労働省が定める労働安全衛生法に基づいた型式検定に合格しています。
また、光電管安全装置についても型式検定合格品を装着できます。■スマートな刃物交換
国内で初めて「スマートチェンジ」を標準装備しました。安全性の向上はもとより、刃物交換時間の短縮を実現しました。

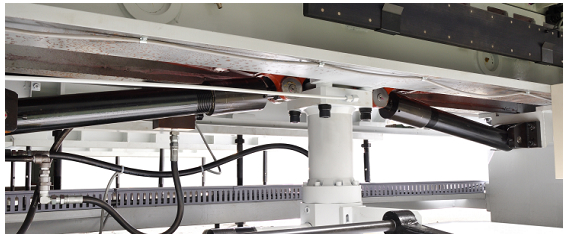

■押さえ上昇機構は新世代設計
押さえ上昇用には、2本の圧縮コイルバネ方式を採用し、信頼性を向上しています。
■過負荷検出装置
断裁時の刃物への過負荷検出装置を標準装備。過負荷を検出した場合、断裁を停止し刃物の破損を防止します。
■型式検定
標準装備された両手操作式断裁スイッチは、厚生労働省が定める労働安全衛生法に基づいた型式検定に合格しています。
また、光電管安全装置についても型式検定合格品を装着できます。 -
