タイコ巻取機
素材ロール原反をシート化
概要と特徴
-

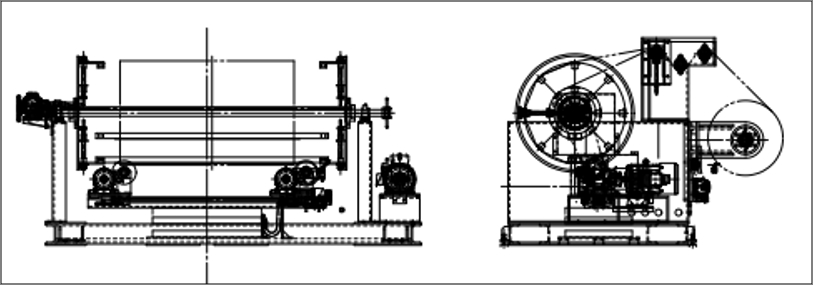

【タイコ巻取機 例1：平図面】
タイコ式巻取機は、紙や不織布、フィルムなどのロール原反材料を、設定した素材シート長さと巻き取り回数で巻き取りした後カットしてシート状に切り出す、ロール原反材料のシート化装置です。

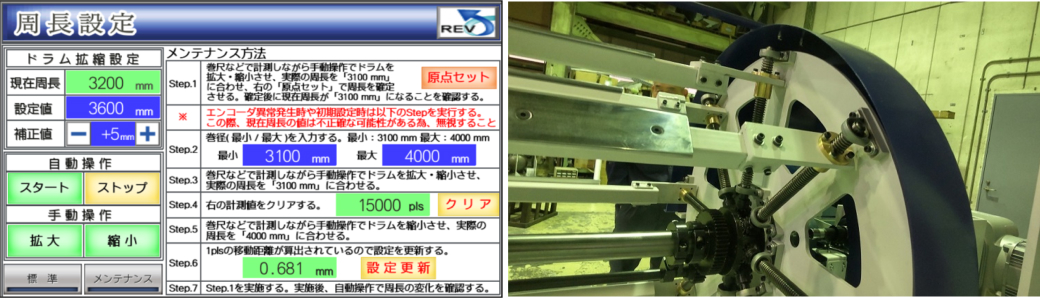

切り出すシートの長さは、巻取機の巻取ドラムの直径を変化させて設定します。（周長設定）
周長設定は自動で行います。
（タッチパネル設定）
原反掛け部

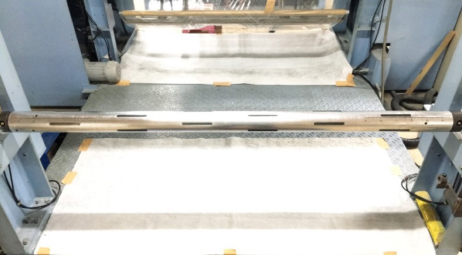

①エアシャフト ： シャフトを通しエアを注入するとラグが開き、原反を固定します。

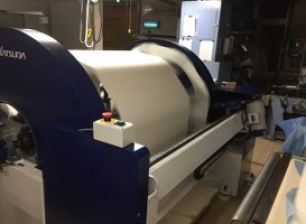

②シャフトレス ： シャフトを通さず、原反左右からチャックを追い込み固定します-
エアシャフト
-
シャフトレス

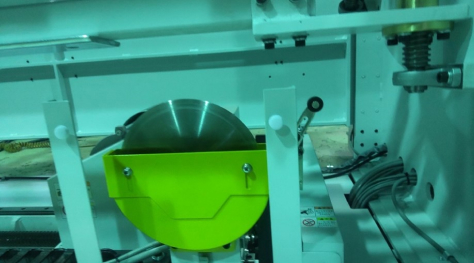

自動カット …巻取後のカットは、回転刃による自動カットで行うことにより、安全作業でしかも生産性の向上を図ることもできます。
（オプション）

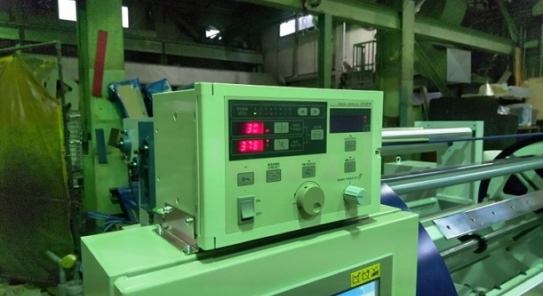

テンションコントロール … シート材の張りは、原反シャフトに連結する、パウダーブレーキで調整します。
-

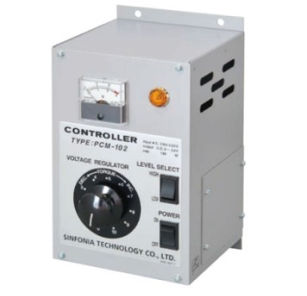

① 手動テンション調整
ボリューム操作でテンションを調整します。
原反が大きいときと小さいときで、同テンションで巻き取るには、巻取りながらの調整が必要です。
-
②半自動テンション調整
原反を掛けた際、原反の直径と紙の厚さを入力すると、
原反の大きさを常時算出し、テンションを自動調整します。
③自動テンション調整
張力検出ローラにて、常時テンションを測定し、常に一定のテションとなる様に、フィードバック制御します。
-
仕様要件と実施例
-
タイコ式巻取機は、ロール原反材料や使用方法、前後工程の違いなどによりユーザー毎の個別仕様となります。
主な仕様要件は下記となります。他の要件も踏まえて、貴社に最適な巻取機、プロセスを提案することが出来ますのでぜひご相談ください。■主な仕様要件
（1）材料 （2）周長 （3）シート幅
（4）原反最大径 （5）原反最大重量
（6）巻取速度 （7）紙管径
（8）原反シャフト（金属シャフ・エアーシャフト・シャフトレス）
（9）巻取り方向（上巻・下巻・両方）
（10）カット方式（自動（回転刃走行）・手動（カマ））
（11）カット位置 （12）周長設定（自動・手動）

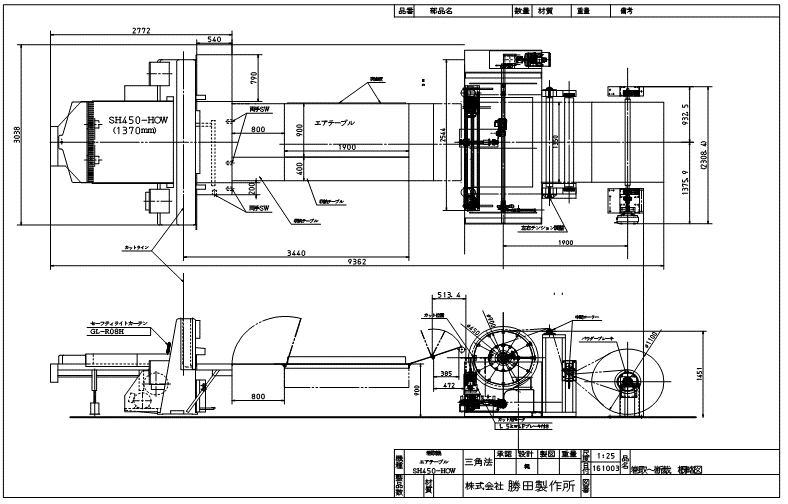

（13）テンションコントロール（自動・半自動・手動）【タイコ巻取機 例2：平図面】
巻取後の最終仕上げカット作業は、断裁機で行います。断裁機へは、エアーテーブルを通して投入します。

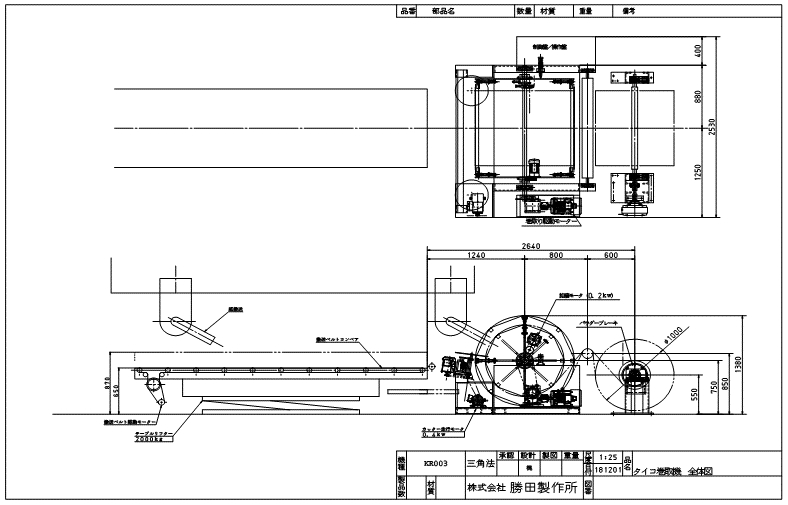

【タイコ巻取機 例3：平図面】
断裁機へは、コンベアラインを通して投入します。
